1、安裝示意圖：
H | H1 | H2 | H3 | H4 |
300 | 250 | 160 | 94 | 82 |
600 | 550 | 400 | 334 | 112.5 |
900 | 850 | 700 | 634 | 112.5 |
| 散熱量 |
| 高度（mm） | 長度（mm） | 散熱量(W) | 散熱量(W) |
| 95/70/18℃ | 75/60/18℃ |
| 22型 | 33型 | 22型 | 33型 |
| 300 | 800 | 1186 | 1706 | 890 | 1205 |
| 1000 | 1492 | 2130 | 1116 | 1505 |
| 1200 | 1789 | 2558 | 1340 | 1812 |
| 1400 | 2082 | 2983 | 1560 | 2115 |
| 1600 | 2380 | 3405 | 1789 | 2418 |
| 1800 | 2675 | 3833 | 2002 | 2713 |
| 2000 | 2970 | 4258 | 2225 | 3014 |
| 2200 | 3269 | 4685 | 2450 | 3325 |
| 600 | 400 | 1020 | 1445 | 766 | 1024 |
| 600 | 1534 | 2165 | 1142 | 1534 |
| 800 | 2045 | 2890 | 1535 | 2046 |
| 1000 | 2555 | 3613 | 1918 | 2556 |
| 1200 | 3065 | 4332 | 2295 | 3075 |
| 1400 | 3576 | 5056 | 2680 | 3580 |
| 1600 | 4085 | 5776 | 3062 | 4095 |
| 1800 | 4595 | 6496 | 3445 | 4610 |
| 2000 | 5100 | 7220 | 3834 | 5120 |
| 2200 | 5615 | 7945 | 4210 | 5630 |
| 2400 | 6127 | 8664 | 4592 | 6145 |
| 900 | 400 | 1395 | 1945 | 1044 | 1383 |
| 600 | 2094 | 2920 | 1572 | 2073 |
| 800 | 2785 | 3895 | 2092 | 2760 |
| 1000 | 3486 | 4865 | 2618 | 3456 |
| 1200 | 4182 | 5840 | 3140 | 4144 |

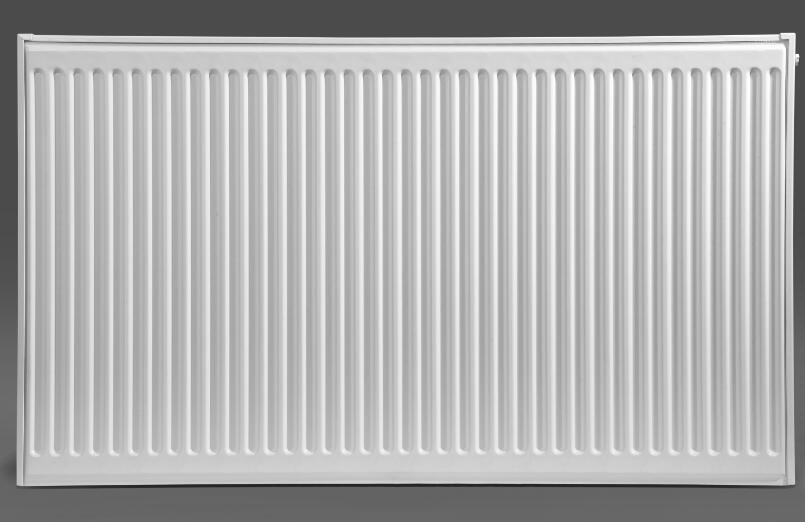

| SPRS鋼制板式散熱器技術參數 |
| 型號 | 尺寸（mm） | 中心距（mm） | 重量（kg/m） | 水容量（L/m） | 散熱量（?T=64.5℃） | 接口尺寸 | 工作壓力（Mpa) | 水槽板厚度（mm） | 波紋板厚度（mm） |
| 高度 | 寬度 | 長度 |
| 22型 | 300 | 100 | 800-2200 | 250 | 17.42 | 3.14 | 1492 | G1/2 | 1.0 | 1.2 | 0.45 |
| 600 | 400-2400 | 550 | 35.3 | 6.15 | 2555 | 1.0 | 1.2 | 0.45 |
| 900 | 400-1200 | 850 | 52.11 | 9.16 | 3486 | 1.0 | 1.2 | 0.45 |
| 33型 | 300 | 152 | 800-2200 | 250 | 26.31 | 4.71 | 2130 | G1/2 | 1.0 | 1.2 | 0.45 |
| 600 | 400-2400 | 550 | 51.6 | 9.23 | 3613 | 1.0 | 1.2 | 0.45 |
| 900 | 400-1200 | 850 | 78.37 | 13.74 | 4865 | 1.0 | 1.2 | 0.45
|
節能的新一代鋼制板式散熱器，在同等材質的基礎上散熱效果更加突出，采用水路25mm凹槽間距，對流翅片與水路直接焊合，保證較大熱量輸出，細小水道的獨特設計，保證了供熱系統調控的靈活性，因此可以低溫提供相同的熱輸出，以降低能源的消耗；并且使水流更快，加速了熱傳導，使得散熱器加熱更快，散熱量更大，房間更舒適。
